トヨタの最高級ミニバン、アルファードをお持ちの皆様、いかがお過ごしでしょうか。せっかくの高級車の室内空間を、ドライブレコーダーの配線でごちゃつかせたくはないですよね。配線をきれいに隠す作業は、見た目の美しさを保つだけでなく、ケーブルが運転の邪魔になったり、エアバッグの作動を妨げたりするリスクを回避するための安全対策でもあります。
この記事では、私が長年の経験で培ってきた、アルファード特有の内装構造を活かしたプロ仕様の配線ルートの選び方から、内装を傷つけずにパネルを外す具体的な方法、さらに電源を安全に取り出すための電気知識まで、初心者の方でも失敗せずに「見た目スッキリ＆安全」を両立させるための裏ワザを徹底的に解説していきます。
【この記事で分かること】
- アルファードの内装デザインを損なわない配線隠しの基本ルートとメリット
- Aピラーや天井裏など、内装パネルを安全に取り外し、ケーブルを通す具体的な手順
- シガーソケットを使わず、ヒューズボックスから常時電源やACC電源を安全に取り出す方法
- 配線モールや結束バンド、絶縁テープなどを活用したプロのノイズ対策と断線防止テクニック
- アルファード ドラレコ 配線を隠す基本ポイントと注意点
- プロが教える！アルファード ドラレコ 配線を隠す実践テクニック
アルファード ドラレコ 配線を隠す基本ポイントと注意点
アルファードはその広々とした室内空間と上質な内装が魅力ですが、ドラレコの配線を隠す作業においては、その大きな車体が逆に難易度を上げることもあります。特に、前方カメラと後方カメラを接続する長いリアカメラケーブルを、安全かつ美しく通すルートの確保が重要になります。見た目のスッキリさを追求することはもちろん大切ですが、それ以上に重要なのは、車両の安全機能、特にサイドエアバッグの作動範囲を決して妨げないよう配慮することです。このセクションでは、アルファードで配線隠しを行う上でのメリットの再確認から、作業前に必ずチェックしておくべき基本事項、そして安全な配線ルートの選定基準について詳しく見ていきましょう。
アルファードで配線を隠すメリットとは？見た目と安全性の両立

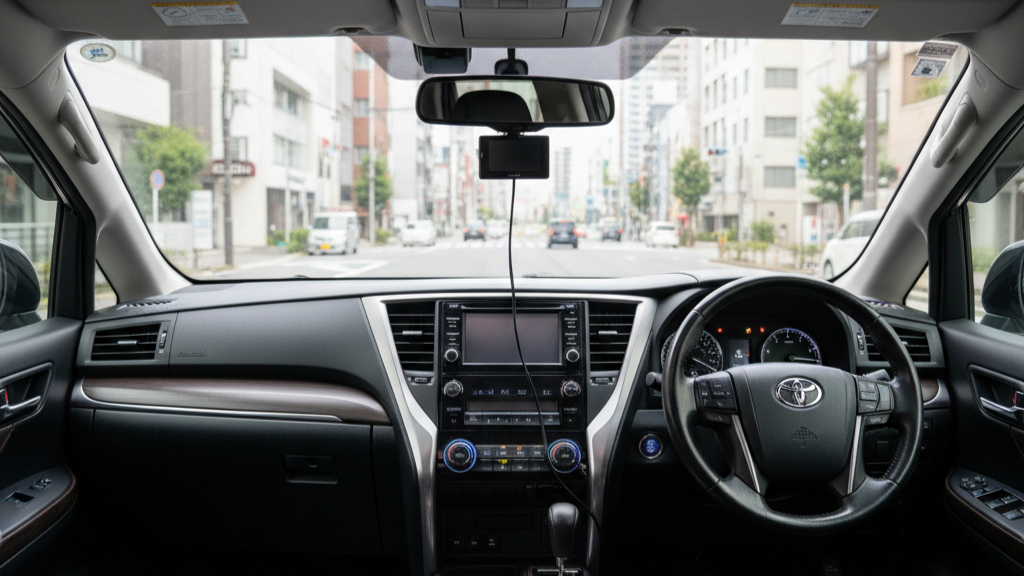

配線を隠す行為は、単にケーブルが見えなくなること以上の大きなメリットをもたらします。アルファードのような高級ミニバンでは、内装の質感とデザイン性が非常に重視されますが、むき出しの配線はそうした高級感を一瞬で損なってしまう要因となりかねません。見た目がスッキリ整うことで、運転中の視覚的なノイズがなくなり、より快適なドライブ空間が実現します。さらに、配線隠しは安全面においても不可欠な作業と言えます。
一つ目の安全性の側面としては、配線が運転操作の邪魔になるのを防ぐという点があります。特にハンドル周りや足元にケーブルが垂れ下がっていると、急な操作時に絡まったり、視界を遮ったりするリスクが生じます。二つ目の側面は、万が一の事故の際に、車両の安全装置の動作を妨げないようにすることです。アルファードのような車両には、AピラーやBピラーの内部にカーテンシールドエアバッグが組み込まれていることが多く、配線がこのエアバッグの展開ルートに沿って固定されていないと、エアバッグ作動時にケーブルが突っ張ってパネルが割れたり、展開そのものが遅れたりする危険性があります。
配線を適切なルート（例えば、パネルの隙間やトリムの裏側）に沿わせてしっかりと固定することで、これらのリスクを排除し、見た目の美しさと車の持つ本来の安全性能を最大限に引き出すことができます。安全を考慮した配線方法については、専門家による取り付け基準が設けられていますので、不安な方は一度確認してみることをお勧めします。
参照元：国土交通省 自動車局「自動車の保安基準と適切な後付け用品の取り付け」
ドラレコ配線ルートを決める前に確認すべき3つのこと
実際に配線作業に取り掛かる前に、計画段階で明確にしておくべき重要な点が三つあります。この事前確認を怠ると、作業中にケーブルが足りなくなったり、不必要な内装の脱着作業が発生したりと、後々大きな手間につながりかねません。
確認事項その1: カメラと電源の物理的位置関係
まず、ドラレコ本体（フロントカメラ）とリアカメラ、そして電源の取り出し位置を正確に把握しましょう。
フロントカメラは基本的にルームミラー裏の、視界を妨げない位置に設置します。リアカメラはリアガラスの中央上部が良いでしょう。問題は、それらを繋ぐケーブルの長さと、電源ケーブルの長さです。ケーブルの長さが不足していれば、そもそも配線隠しは実現できません。逆に長すぎる場合は、余ったケーブルをどこに束ねて隠すかという計画が必要になります。
確認事項その2: 使用する電源の種類と取り出し口
シガーソケットから電源を取る場合はシガーソケットの位置、ヒューズボックスから取る場合はヒューズボックスの位置（アルファードでは運転席足元や助手席側、あるいはラゲッジスペースにある場合もあります）を確認します。特に駐車監視機能を使いたい場合は、常に電力が供給される常時電源が必要になります。
確認事項その3: 車両のエアバッグ配置と配線干渉リスク
アルファードのような車種では、Aピラー、Bピラー、Cピラーのすべてにカーテンシールドエアバッグが内蔵されている可能性が高いです。配線を通すルートがエアバッグの展開を妨げる場所にないか、事前に車両マニュアルやインターネットで確認しておきましょう。エアバッグ展開経路へのケーブル固定は厳禁であり、ケーブルはエアバッグより車体の外側（窓側）を通し、パネルの隙間などに軽く固定する程度に留めるのが安全の基本原則となります。
これらの事前確認は、作業の効率と安全性を高めるための基礎となります。特に内装パネルを外す作業は、車両の構造を理解していないと破損のリそれがありますから、慎重な計画が求められます。
Aピラー・天井・フロア下のどこを通す？おすすめ配線ルート
ドラレコの配線を隠すルートは、主に三つの選択肢があります。どのルートを選ぶかは、ドラレコの電源取り出し位置、ケーブルの長さ、そしてリアカメラの有無によって変わってきます。アルファードのような大型ミニバンで最も推奨されるのは、配線の長さが最適化され、内装の脱着も比較的容易なルートの組み合わせです。
| 配線ルート | メリット | デメリット | 主な用途 |
| 天井裏（フロントからAピラーへ） | ケーブルがほとんど見えない。最もスッキリする。 | 天井の内張（ルーフライニング）を少し剥がす必要がある。 | フロントカメラの電源ケーブル隠し。 |
| Aピラー（ピラー沿い） | 比較的容易に脱着できるパネルが多い。 | エアバッグとの干渉に最大限の注意が必要。 | フロントカメラの電源、リアカメラケーブルの引き込み。 |
| フロア下（スカッフプレート内） | 長いリアカメラケーブルを隠すのに最適。エアバッグとの干渉リスクが低い。 | ケーブルが長くなるため、余剰分の処理が必要。 | リアカメラケーブルの配線。 |
| センターピラー/Bピラー | リアカメラケーブルを後部へ送る中間点。 | シートベルト機構があり、配線固定が難しい場合がある。 | リアカメラケーブルの中継。 |
フロントカメラの電源ケーブルは、まず天井の内張り（ルーフライニング）の隙間に押し込み、運転席または助手席側のAピラーへと導きます。Aピラーカバー内を通してヒューズボックスのある足元へと配線するのが一般的です。
リアカメラのケーブルについては、Aピラーから天井内張りの隙間を通し、Bピラー、Cピラーへと進むルートが最も見た目が良いです。ただし、このルートはケーブルが長く、天井裏の作業が大変になる場合があります。より簡単な方法として、Aピラーからフロア下のスカッフプレートの内側に沿ってケーブルを這わせ、後部座席側、ラゲッジスペースへと引き込む方法もあります。フロア下を通すルートは、配線が長くなるものの、エアバッグとの干渉リスクを避けやすいという大きなメリットがあります。いずれにせよ、配線は常に、動く可能性のある部品や熱源から遠ざけ、しっかりと固定することが重要です。
電源の取り方で変わる！ヒューズ電源とシガーソケットの違い
ドライブレコーダーに電源を供給する方法は大きく分けて二つ、「シガーソケット」を使用する方法と「ヒューズ電源」から分岐させる方法があります。アルファードのような高級車で配線を完全に隠したい場合、結論から言えばヒューズ電源からの取り出しが推奨されます。
シガーソケット接続の利点と限界
シガーソケットからの電源供給は、最も手軽でDIY初心者にも取り組みやすい方法です。配線はソケットに差し込むだけで完了し、内装を傷つけるリスクもほとんどありません。しかし、シガーソケットの電源はキーを抜くと切れる「ACC電源」であるため、駐車監視機能を使いたい場合には適しません。また、ソケット周りにコードが露出するため、配線を完全に隠すという目的は達成しづらくなります。
ヒューズ電源取り出しの優位性と注意点
一方、ヒューズ電源から分岐させる方法は、既存の配線に割り込ませる形で電源を取り出すため、配線を完全に隠すことが可能です。ヒューズボックスの位置はアルファードの場合、運転席足元などにあり、そこから電源を取り出すことで、シガーソケットを塞ぐことなく、必要な電圧と電流を確保できます。
この方法の最大のメリットは、以下の二種類の電源を自由に選べる点です。
- ACC電源（アクセサリー電源）
- キーをACCまたはONにしたときに通電する電源。一般的なドライブレコーダーの起動に使用。
- 常時電源（バッテリー電源）
- 常に通電している電源。駐車監視機能や時計のメモリー維持に使用。
ヒューズ電源の取り出しには、専用の「ヒューズ電源取り出しコード」が必要です。既存のヒューズを抜き、代わりに差し込むだけで簡単に電源が分岐できますが、どのヒューズから電源を取り出すか、またそのヒューズの定格電流を間違えると、車両の電気系統に負荷をかける原因となります。必ず、車両マニュアルで推奨されている「定格電流が低く、安全上重要な部品ではないヒューズ」から電源を取り出すようにしましょう。
参照元：一般社団法人 日本自動車電装品整備協会「車両電気系統の基礎知識と安全な電源取り出し」
アルファード専用内装を傷つけずに配線を隠すコツ
アルファードのインパネやピラーパネルは、高級感のある素材や精度の高い合わせ目で作られており、傷つけると修理費用も高額になりがちです。配線作業で内装を傷つけないようにするためには、専用の工具を使い、正しい手順を踏むことが絶対条件となります。
1. 内張り剥がし（リムーバー）の活用
パネルやトリムを外す際、マイナスドライバーなどの金属工具を使うのは厳禁です。金属は内装素材を簡単にへこませたり、塗装を剥がしたりする原因になります。必ず樹脂製の内張り剥がし（リムーバー）を使用しましょう。リムーバーは、パネルの隙間に差し込みやすく、てこの原理で優しくパネルを浮かせることができます。できれば、先端が平たいもの、フック状になっているものなど、数種類の形状をセットで用意しておくと便利です。
2. パネルの固定構造の事前把握
アルファードの各パネルは、クリップやツメで固定されています。力任せに引っ張るとツメが折れたり、クリップが変形したりする可能性があります。作業前にインターネットで「アルファード Aピラー 外し方」といった検索を行い、どの位置にどのような形状のクリップがあるかを把握しておくことが重要です。多くの場合、パネルを引っ張る方向は一方向ではなく、特定のツメを外してから引き起こすといった手順が必要です。
3. 配線を通す際は「通線工具」を使う
パネルの裏や狭い隙間にケーブルを通す際、指が入らない場所で無理に押し込むと、ケーブルに傷がついたり、内装の裏側に不自然な膨らみを作ってしまったりします。このような時には、細くて柔軟性のある通線工具（ワイヤー）を使うと、安全かつスムーズにケーブルを引き回せます。配線したいルートに通線工具を先に通し、その先端にケーブルをテープで固定してから引き戻すのがプロの常套手段です。
DIY初心者が失敗しやすいドラレコ配線ミスと対処法
DIYでドラレコ配線にチャレンジする際、初心者が陥りやすいミスはいくつかあり、その失敗が原因でドラレコが正しく動作しなかったり、最悪の場合は車両トラブルにつながったりすることもあります。ここで、よくある失敗例とその対処法を知っておきましょう。
失敗例1: エアバッグ展開エリアへの配線固定
最も危険なミスの一つこれです。AピラーやBピラーの内側、特にエアバッグが格納されている部分に、配線がエアバッグの展開方向を横切る形で固定されてしまうと、事故時にエアバッグが正常に展開できず、乗員の安全が脅かされます。
対処法
配線は、エアバッグの展開エリアを避け、車体の外側（ガラス側）のパネルの淵に沿って固定します。内装パネルを外した状態で、エアバッグの格納位置と展開時の空間をしっかりと確認し、ケーブルはビニールテープなどでパネル側に軽く固定するだけに留め、エアバッグの動きを邪魔しないようにします。
失敗例2: 誤ったヒューズからの電源取り出し
ヒューズボックスから電源を取り出す際、誤ってエアコンやオーディオなど、大容量の電源を必要とする回路から分岐させてしまうと、元の機器の動作に影響を与えたり、過電流が流れるリスクが生じます。
対処法
電源を取り出すヒューズは、ルームランプや予備電源など、比較的消費電力が少ない、安全に関わらない回路から選びます。また、取り出しに使用するヒューズ電源コードのヒューズ容量は、元のヒューズと同じか、それより小さいものを選びましょう。
失敗例3: ケーブルの「たるみ」処理の不足
長すぎるケーブルを単に押し込むだけで処理すると、走行中の振動でケーブルが擦れてノイズの原因になったり、最悪の場合は被覆が破れてショートしたりする危険があります。
対処法
余剰分のケーブルは、ピラーカバーの奥やフロアマットの下など、比較的広い空間にまとめて束ねて収納します。その際、結束バンドでしっかりと束ね、さらに配線全体を布製の絶縁テープ（ハーネステープ）で巻いておくことで、振動による異音（ビビリ音）の発生と、ケーブルの損傷を防ぐことができます。
参照元：日本自動車整備振興会連合会「ドライブレコーダーの正しい取り付けと電気配線ガイド」
配線を隠す前に必ずやっておきたい動作確認手順
せっかく時間をかけて配線作業を終えた後で、実はドラレコが動いていなかった、リアカメラが映っていなかった、となれば二度手間になってしまいます。配線を隠してしまう前に、以下の手順で必ず動作確認を行いましょう。
ステップ1: 仮配線の状態で通電確認
電源を取り出し、ドラレコ本体とリアカメラを接続した状態で、まだ配線を内装の奥深くに隠さずに、ダッシュボード上に置いて通電させます。この段階で、エンジンキーをACC、ON、そしてOFFの状態にして、以下の項目をチェックします。
| 項目 | 動作確認内容 | 正常な状態 |
| 起動 | エンジンON（ACC）でドラレコが立ち上がるか | 起動音とともに録画が開始される |
| フロント録画 | フロントカメラの映像がディスプレイに映っているか | 鮮明な映像が表示され、録画ランプが点灯している |
| リア録画 | リアカメラの映像がフロントカメラの画面に映るか | 後方の映像が遅延なく表示される |
| 駐車監視（常時電源利用時） | エンジンOFF後、駐車監視モードに移行するか | ドラレコのインジケーターが駐車監視モードを示す色に変わる |
| Gセンサー | 衝撃を与えた際にイベント録画が開始されるか | 軽い衝撃を与えると、専用フォルダに録画される |
ステップ2: ケーブルの干渉・たるみチェック
ケーブルを内装に固定する直前に、ケーブルがたるんでいないか、無理な角度で曲がっていないかを確認します。ケーブルの断線は、強いテンションがかかっている部分や、鋭利な角に当たっている部分で発生しやすいです。特にフロントカメラとリアカメラを接続するケーブルは非常に長いため、束ねた部分が内装パネルを圧迫していないか、何度もチェックしましょう。
ステップ3: ハンドル操作・視界チェック
仮止めした状態で、実際に運転席に座り、ハンドルを左右に切ってみて、ケーブルが邪魔にならないかを確認します。また、ルームミラーやフロントガラスを通して、ドラレコ本体が運転視界の邪魔になっていないか、設置位置を微調整します。これらの確認が終わってから、初めて配線を内装パネルの裏に完全に隠す作業へと進むようにしてください。
プロが教える！アルファード ドラレコ 配線を隠す実践テクニック
ここからは、私が実際に多くの車両で培ってきた、より実践的で専門的な配線隠しのテクニックをご紹介します。アルファードの内装構造を熟知し、最小限の手間で最大限の仕上がりを実現するための具体的な手順や、電源取り出し時の細かいノウハウ、さらにはノイズ対策といったプロならではの裏ワザを解説していきます。これらのテクニックを駆使すれば、配線は一切見えず、まるで最初から車に搭載されていたかのような、完璧な仕上がりを実現できるでしょう。
【以下で分かること】
- Aピラーカバーを安全かつ確実に取り外すための「ツメの位置」と「力の入れ方」
- フロントからリアまで、長距離ケーブルを内装の裏側で確実に固定するコツ
- 電源取り出し後の配線を整理し、ノイズを発生させないためのプロの配線処理術
- 配線トラブルや断線を未然に防ぐためのチェックリストと固定方法の注意点
Aピラーの外し方とケーブル通しの安全な方法
ドライブレコーダーの配線隠しにおける最初の関門は、フロントガラスの横にあるAピラーカバーの脱着です。アルファードのAピラーカバー内には、サイドエアバッグが格納されているため、脱着作業は他のパネル以上に慎重に行う必要があります。
Aピラーカバー脱着の基本手順
- カバー上部のツメの位置確認
Aピラーカバーは、上部と中央部、下部でそれぞれ異なる種類のツメやクリップで固定されています。アルファードの場合、上部にはプラスチック製の大型ツメ、中央部には金属製のクリップが多く使われています。 - ウェザーストリップの取り外し
Aピラーとドアの間に挟まっているゴム製のパッキン（ウェザーストリップ）を、Aピラーカバーの付け根から軽く引き剥がします。完全に外す必要はなく、カバーを浮かせられる程度で十分です。 - 上部からゆっくりと引き剥がす
内張り剥がしを上部の隙間に差し込み、ツメの位置を探りながら、手前に少しずつ力を入れて引き剥がします。力任せに引っ張るとツメが折れたり、ピラー本体の土台が破損したりする原因となるため、ツメが外れる感触を確かめながら慎重に行います。
Aピラー内でのケーブル通し方法
カバーが外れたら、エアバッグ本体を傷つけないよう注意しながら作業を行います。
- エアバッグの外側を通す
ケーブルは必ず、エアバッグ本体よりもドア側（車体の外側）の空間を通します。エアバッグの展開スペースを絶対に確保しなければなりません。 - 固定は「ゆるく」
ケーブルを車体側に固定する際は、既存の配線束に沿わせるようにし、ビニールテープや結束バンドできつく締め付けすぎないように注意します。万が一エアバッグが展開した際に、固定が強すぎるとケーブルが突っ張ってエアバッグの展開を妨げたり、ケーブル自体が切断されてドラレコの電源が落ちてしまったりする可能性があります。プロの作業では、配線をピラーの奥深くに通す際に、通線工具を使って確実にケーブルを引き下げ、配線がたるまないように整理します。
フロントからリアまでのドラレコ配線をスッキリ通すコツ
アルファードのリアカメラケーブルは非常に長く、その長さをいかにスマートに隠すかが仕上がりの鍵となります。フロントカメラの取り付け位置からリアカメラまでの約5〜7メートルにもなるケーブルを隠すには、フロア下を活用するのが最も効率的で安全です。
ケーブルを隠すベストルート（フロア下ルート）
- Aピラーから足元へ
Aピラーカバーの奥からヒューズボックスの裏側を通り、ケーブルを運転席または助手席の足元にあるキックパネルの裏側へと導きます。 - スカッフプレート下を這わせる
キックパネルの足元から、ドアを開けたところにあるステップ部分のパネル（スカッフプレート）の下にケーブルを沿わせます。このスカッフプレートはツメで留まっているだけなので、内張り剥がしで簡単に浮かせることができます。ケーブルをプレートの下に沿わせたら、プレートを元に戻し、ケーブルが外側に見えないようにしっかりと固定します。 - Bピラーを通過
前席から後席へケーブルを渡す際、Bピラー（センターピラー）の下部にあるトリムを少し浮かせて通します。Bピラー内部はシートベルトの機構があるため、内部に深く配線を通すのは避け、トリムの裏側の隙間を利用して通過させます。ここでもエアバッグの展開ラインを意識することが重要です。 - 後席スカッフプレートからCピラーへ
後席のスカッフプレートの下を通り、ラゲッジルームへとケーブルを導きます。最後にCピラーまたはDピラーの内張りの中を通して、リアゲートの内張りへとケーブルを這わせ、リアカメラに接続します。余ったケーブルは、ラゲッジルームの内張りの広い空間に束ねて収納します。ケーブルを束ねる際は、異音防止のために布製の絶縁テープで巻き、しっかりと結束バンドで固定しておきましょう。
電源取り出し位置の選び方｜常時電源とACC電源の見分け方
ドライブレコーダーの機能を最大限に活用するためには、適切な場所から適切な種類の電源を取り出す必要があります。特に駐車監視機能を使いたい場合は、キーを抜いても電力が供給され続ける常時電源の確保が不可欠です。
電源取り出しの基本とヒューズボックスの活用
アルファードのヒューズボックスは、主に運転席足元（キックパネル裏）やエンジンルーム内にありますが、ドラレコ配線に利用するのは主に運転席足元のヒューズボックスです。
- テスターを使った電源の特定
電源を取り出す前に、検電テスター（テスターランプ）を使って、どのヒューズがACC電源で、どのヒューズが常時電源であるかを特定します。- ACC電源のヒューズ
エンジンキーをACCまたはONにしたときだけテスターランプが点灯するヒューズ。 - 常時電源のヒューズ
エンジンキーをOFFにした状態でもテスターランプが点灯し続けるヒューズ。
- ACC電源のヒューズ
- 推奨される電源取り出しヒューズ
電源取り出しに使うヒューズは、車両の走行や安全に直結しない回路から選びます。プロがよく利用するのは、**空きヒューズ（予備回路）やルームランプ、シガーソケット（ACC）、ホーン（常時）**など、万が一不具合が生じても走行に大きな影響を与えないヒューズです。
| 電源の種類 | 取り出しに適したヒューズ（例） | 主な役割 |
| ACC電源 | シガーソケット、オーディオ、アクセサリーソケット | キーONで起動するドラレコの電源 |
| 常時電源 | ルームランプ、予備電源、ハザードランプ | 駐車監視機能、時計・設定メモリーの保持 |
注意！ヒューズ電源の正しい向き
ヒューズ電源取り出しコードを差し込む際、向きが非常に重要です。ヒューズボックス内のヒューズ受けには、常に電気が流れている側（電源側）と、機器につながっている側（負荷側）があります。ヒューズ電源コードの分岐線（ドラレコに繋ぐ線）は、必ず負荷側にくるように差し込まなければなりません。テスターで電源側を確認し、その反対側（負荷側）にドラレコの電源線が繋がるように設置しましょう。この向きを間違えると、分岐線にヒューズが効かなくなり、ショートした際に車両の配線に過電流が流れるリスクが生じます。
参照元：一般社団法人 日本自動車電装品整備協会「車両電気系統の基礎知識と安全な電源取り出し」
配線カバー・モールを使った見た目スッキリ化の裏ワザ
配線隠しの最終的な仕上がりを決定づけるのが、露出してしまう配線部分の処理です。アルファードの室内で、どうしても隠しきれない箇所や、内張りを剥がせない箇所には、配線カバーやモールを使って、可能な限り目立たなく、かつスタイリッシュに仕上げる裏ワザがあります。
1. 内装同色の配線モールを活用する
ダッシュボード上部からフロントガラスに沿って配線を引き回す場合や、後部座席の窓枠に沿ってリアカメラケーブルを引き回す場合、配線モールが非常に有効です。
- 色の選択
アルファードの内装色（ブラック、ベージュなど）に合わせた色のモールを選びましょう。モール自体が内装の一部のように馴染むため、目立ちにくくなります。 - 薄型モールの使用
モールはできる限り薄型で柔軟性のあるものを選びます。厚みがあると、かえって目立ってしまったり、パネルとの隙間ができて浮いてしまったりする原因になります。 - 固定の工夫
モールを固定する両面テープは、強力なものを使用しますが、内装側に残らないよう、粘着力が適度で剥がしやすい自動車内装用のものを選ぶことも重要です。
2. ドアパッキン裏側への「隠し通し」
ドアの開閉部分にあるゴム製のパッキン（ウェザーストリップ）は、配線を隠すのに最適な天然のカバーです。
- パッキンの活用
ケーブルをパッキンの内側に軽く押し込むだけで、配線は完全に隠れます。パッキンは柔軟性があるため、ケーブルの太さに合わせて少し膨らむ程度で、外側から見てもほとんど気になりません。 - 適用箇所
特にAピラーからドアを開けた部分、Bピラーから後部座席ドアを開けた部分など、ドア開口部の縦のラインに沿って配線を通す際に非常に効果的です。この方法を使えば、内張りを剥がすことなく、長いリアカメラケーブルを後部へと導くことが可能です。ただし、ケーブルがパッキンに強く挟まりすぎないよう、断線のリスクがないか確認しながら行いましょう。
ドラレコ配線を隠すときの絶縁テープ・結束バンド活用術
配線作業の「見えない部分」こそ、プロの仕上がりの差が出ます。絶縁テープ（ハーネステープ）と結束バンドは、ただケーブルを束ねるためだけではなく、ノイズ対策や異音防止といった、車両の快適性維持に欠かせない重要な役割を果たします。
絶縁テープの役割：異音とショートの防止
一般的なビニールテープではなく、布製の**ハーネステープ（配線処理用テープ）**を使うのがプロの常識です。
- ビビリ音（異音）の防止
ケーブルが内装の金属部分やプラスチックパネルの裏側に触れていると、走行中の振動で「カタカタ」「ビビリビビリ」といった不快な異音が発生します。ハーネステープでケーブル全体を丁寧に巻くことで、ケーブルが硬い内装材に直接触れるのを防ぎ、異音の発生を劇的に減少させることができます。 - ケーブル保護と束ねる効果
ハーネステープでケーブルを巻くと、複数のケーブルが一つにまとまり、内装パネルの裏側で暴れるのを防ぎます。また、ケーブルの被覆が鋭利な部分と擦れて傷つくのを防ぐ保護材としても機能します。
結束バンドの役割：確実な固定とたるみ防止
結束バンドはケーブルを固定するために使いますが、その締め付け方と固定場所が重要です。
- 締め付けすぎない
ケーブルを結束バンドで締め付けすぎると、内部の銅線が圧迫されて断線したり、電気抵抗が増して発熱の原因になったりする可能性があります。ケーブルが動かない程度に、適度な力で固定しましょう。 - 既存配線への共締め
配線を固定する最適な場所は、車両に元々存在する**純正の配線束（ワイヤーハーネス）**です。ドラレコのケーブルを純正ハーネスに沿わせ、結束バンドで一緒に束ねる（共締めする）ことで、ケーブルが垂れ下がるのを防ぎ、最も安全で信頼性の高い固定ができます。ただし、前述の通り、エアバッグ関連の配線には絶対に共締めしないよう注意が必要です。
走行中のノイズや断線を防ぐ固定方法と注意点
ドライブレコーダーの映像や音声に「ジー」というノイズが入ったり、電源が頻繁に落ちたりするトラブルの多くは、配線の固定方法に原因があります。走行中の振動は非常に強力であり、ノイズと断線の両方に対策を講じる必要があります。
ノイズ対策の重要ポイント
ノイズ（電磁干渉、EMC）は、主に電源ケーブルが車両のエンジンや電気系統からの電磁波と干渉することで発生します。
- ノイズ発生源からの距離を確保
ドラレコのケーブル、特に電源ケーブルは、車両のECU（電子制御ユニット）やイグニッションコイル、インバーターなどの高周波を発する機器からできる限り遠ざけて配線します。 - ケーブルの「ねじれ」の活用
電源ケーブルとアース線（マイナス線）を一緒にねじって配線する「ツイストペア」は、ノイズを打ち消し合う効果があり、ノイズ対策の基本です。市販のドラレコケーブルは既にツイストされていることが多いですが、自作で延長する場合などは意識しましょう。 - フェライトコアの活用
ノイズが激しい場合は、ケーブルにフェライトコア（ドーナツ型の黒い部品）を装着するのが有効です。フェライトコアは高周波ノイズを吸収し、除去する効果があります。電源ケーブルの途中に装着するだけで効果が期待できます。
参照元：自動車技術会「車載電子機器におけるEMC対策の基礎」
断線防止のための固定の徹底
断線を防ぐには、ケーブルに「無理な力」がかからないようにすることが全てです。
- 鋭利な角を避ける
内装パネルの裏側には、金属の角や鋭利なエッジが存在する場合があります。ケーブルがこれらの角に直接触れると、長年の振動で被覆が削れ、最終的に断線に至ります。角を避けるか、角の部分にクッション材（スポンジテープなど）を貼って保護します。 - 熱源からの隔離
エンジンルームやエアコン吹き出し口の近くなど、高温になる場所からケーブルを遠ざけます。高温はケーブルの被覆を劣化させ、断線やショートの原因となります。
ドラレコ配線トラブルを未然に防ぐチェックリスト【まとめ】
長時間のドライブや炎天下の駐車でも安心してドライブレコーダーを使うために、配線作業後に最終確認すべき10個のポイントをまとめました。このチェックリストを参考に、アルファードへのドラレコ取り付けを安全かつ完璧に完了させてください。
配線隠しの最終チェックリスト
- ケーブル全体を布製のハーネステープで巻き、ビビリ音対策を施した
- 電源を取り出したヒューズは、元のヒューズと同じかそれ以下の定格電流であることを確認した
- ヒューズ電源取り出しコードの向きをテスターで確認し、分岐線が負荷側に繋がるように設置した
- Aピラー内の配線は、エアバッグ展開エリアを避け、必ず車体外側（ガラス側）を通した
- ケーブルの固定は結束バンドを締め付けすぎず、純正配線束に沿って「共締め」した
- フロントからリアまでの長距離ケーブルは、フロア下のスカッフプレート内に確実に隠した
- 余ったケーブルは、束ねて内張りの広い空間に収納し、異音が発生しないよう固定した
- 全てのパネル、特にAピラーカバーのツメやクリップが、破損なく元の位置に完全に収まっている
- エンジンON/OFF、駐車監視モードへの移行など、全ての動作モードでドラレコが正常に作動した
- ノイズや断線の原因となる鋭利な角や熱源から、配線が離れていることを確認した
